1

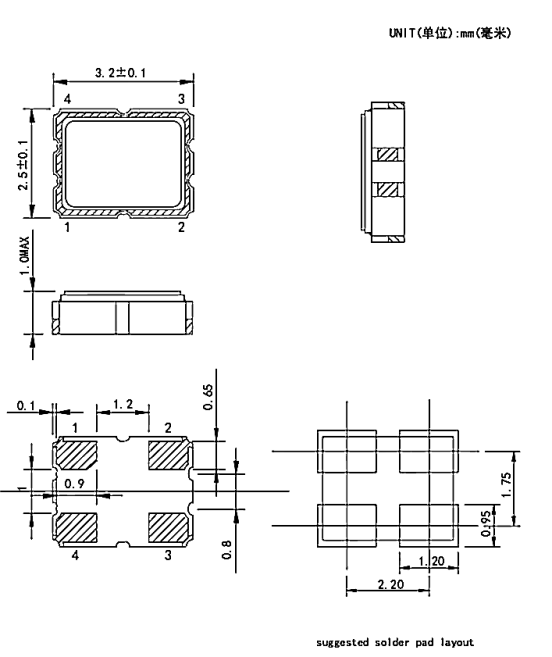

Holder Type

SMD3225

2

Nominal Frequency

24.000000 MHz

3

Frequency  stability

±20ppm

at   25℃±2℃

4

Temperature Drift

±30ppm

at -40～85℃

5

Operating voltage

1.62～3.63V

6

Output

CMOS

7

Output load condition

15pF

8

Current consumption

10 mA  max.

9

Operating temperature range

-40～85℃

10

Storage Temperature Range

-55～125℃

11

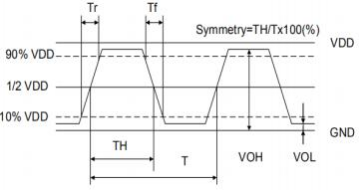

Duty Cycle

45%-55%

12

Rise  /  Fall  Time

5  nS  max.

13

High output voltage

0.9Vdd min.

14

Low  output voltage

0.1Vdd max.

15

Start-up Time

5mS max.

To 90% of Final Amplitude

16

Enable Voltage High (Logic 1)

70%Vdd min.

Output will be enable if OE is Logic 1 or open ;

Output will be disable if OE is Logic 0.

17

Enable Voltage Low (Logic 0)

30%Vdd max..

18

Enable Delay Time

150 uS max.

19

Aging

±3ppm

1st. Year at 25℃
